Keysight是德科技 E8267D PSG矢量信号发生器, Keysight是德科技（原安捷伦Agilent）E8267D PSG矢量信号发生器, E8267D矢量信号发生器, 是德信号源E8267D 供应

简介

1、超越微波信号源的极限：业界领先的信号纯度和输出功率

2、利用 PSG 相位噪声性能，最大限度地提高系统灵敏度

3、生成和分析一个频率在 65 GHz 的 64QAM 数字调制毫米波信号

4、利用灵活的测试平台生成和分析 5G 波形

主要特性和功能

1、计量级性能以及通用功能结合真实的宽频带雷达、电子战和卫星通信波形支持高级接收机测试

2、高达 4 GHz 带宽能够仿真复杂的电磁环境

3、Signal Studio 软件可以帮助您加快复杂信号的创建速度：脉冲创建、噪声功率比（NPR）、多音频信号、无线等

4、1 GHz（10 kHz 偏置）时 143 dBc/Hz 的出色 SSB 相位噪声能够确保满足更复杂的信号要求

频率选件	13、20、31.8、44 GHz，可扩展至 1.1 THz
性能水平	◆◆◆◆◆◇
1 GHz 时的输出功率	-130 dBm 至 +21 dBm
1 GHz 时，20 kHz 频偏处的相位噪声	-143 dBc/Hz
频率转换	< 16 ms
1 GHz 时的谐波	≤ 28 至 ≤ -55 dBc
IQ 内部/外部调制带宽	80 MHz 至 4 GHz
1 GHz 时的非谐波	≤ 50 至 ≤ -80 dBc
扫描模式	列表步进斜波
基带发生器模式	波形回放与实时
软件——通用	模拟 I/Q 输入定制 I/Q 图数字 I/Q 输入 I/Q 波形抖动注入多音，NPR 噪声（AWGN）脉冲实时 I/Q AM, FM, PM ASK FSK, MSK MATLAB PSK QAM
软件——蜂窝/无线连通性	蓝牙 1xEV-DO 802.11 WLAN 802.16 WiMAX EDGE Evolution GPRS/EGPRS GSM/EDGE HSPA, HSPA+ NADC, PDC PHS, DECT TD-SCDMA TETRA, APCO UWB W-CDMA cdma2000 cdmaOne
软件——音频/视频广播	ATSC, ATSC-M/H CMMB DOCSIS DS DTMB DVB-C/S/S2 DVB-T/H/T2 ISDB-T/TSB/TB/Tmm J.83 Annex A/B/C
软件——检测/定位/跟踪/导航	GNSS 波形雷达 GPS
波形回放存储器	64 Msa
1 GHz 时的频率调制最大偏移	2 MHz
100 kHz 频偏时的频率调制率	直流至 10 MHz
普通模式下的相位调制最大偏移	10 至 1280 rad
高带宽模式下的相位调制最大偏移	1 rad 至 128 rad
幅度调制最大深度	90％
幅度调制率	0 至 100 kHz
可用应用	是
矢量	是

Frequency range
E8267D-513	Frequency Range, 250 kHz to 13 GHz
E8267D-520	250 kHz 至 20 GHz 频率范围
E8267D-532	250 kHz 至 31.8 GHz 频率范围
E8267D-544	250 kHz 至 44 GHz 频率范围

Spectral purity
E8267D-UNX	超低相位噪声性能
E8267D-UNY	增强的超低相位噪声性能

Analog modulation
E8267D-UNT	AM、FM、相位调制和低频输出

Pulse modulation
E8267D-UNU	脉冲调制
E8267D-UNW	窄脉冲调制

Baseband generator
E8267D-003	N5102A 提供 PSG 数字输出连通性
E8267D-004	N5102A 提供 PSG 数字输入连通性
E8267D-009	可拆卸闪存，8 GB
E8267D-602	内置基带发生器，64 MSa 存储器

Hardware options
E8267D-007	全合成化模拟频率和功率斜波扫描
E8267D-1EH	改善的 2 GHz 以下谐波性能
E8267D-016	宽带差分外部 I/Q 输入

Connector type
E8267D-1ED	N 型（阴头）射频输出连接器

Connector configuration
E8267D-1EM	将所有连接器移至后面板

Calibration documentation
E8267D-UK6	包含测试数据的商业校准证书
E8267D-A6J	ANSI Z540-1-1994 校准
E8267D-1A7	校准 + 不确定度 + 保护频段
E8267D-AMG	校准 + 不确定度 + 保护频段（认证）

Custom Solutions
E8267D-SP1	Signal Studio for Jitter Injection, Fixed Perpetual License
E8267D-SP2	动态排序
E8267D-HCC	在后面板上提供 250 MHz 至 10 GHz 输入和输出
E8267D-H1G	提供 1 GHz 输入和输出，最大限度减少 250 kHz 至 250 MHz 频率范围内的相位漂移
E8267D-H1S	Provides 1 GHz in and out on the rear panel
E8267D-HBQ	Band limited Wideband Differential External I/Q Inputs
E8267D-H18	3.2 GHz 以下的宽带调制
E8267D-HFA	Frequency range from 250 KHZ TO 10.3 GHZ
E8267D-HBR	Band limited wideband differential external I/Q inputs, 1.6 GHz

Firmware personalities
E8267D-403	Calibrated AWGN, Fixed Perpetual License
E8267D-409	GPS Single Satellite Personality, Fixed Perpetual License
E8267D-423	Scenario Generator for MS-GPS Personality

Documentation
E8267D-ABA	《英文文档集》实体版
E8267D-AB2	Chinese E8267D PSG signal generators user's guide
E8267D-ABJ	Japan E8267D PSG Signal Generators User's Guide Option

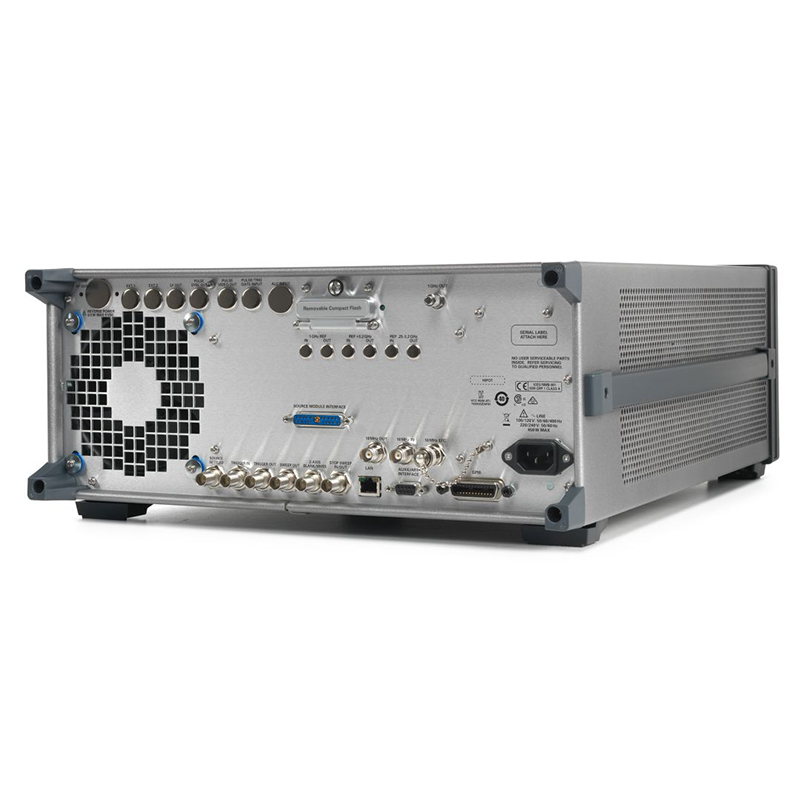

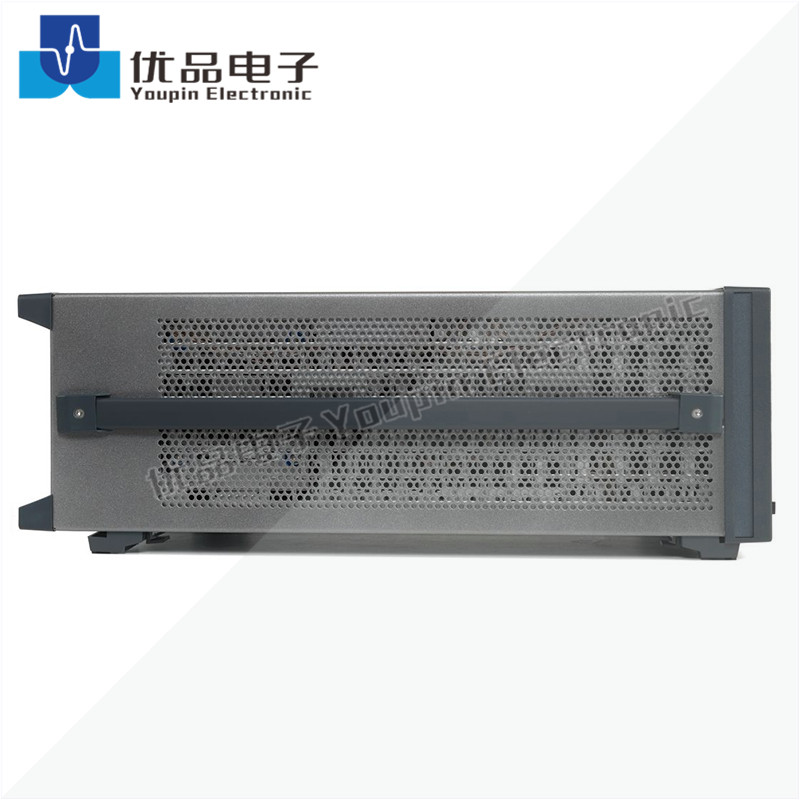

下载 (8)_副本下载 (3) 下载 (2)_副本1
