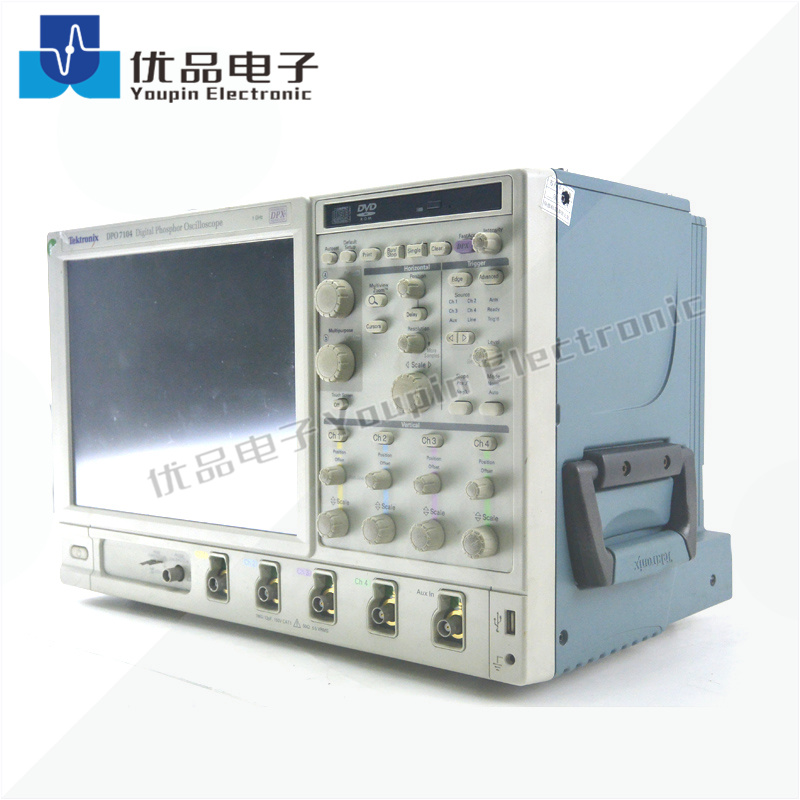

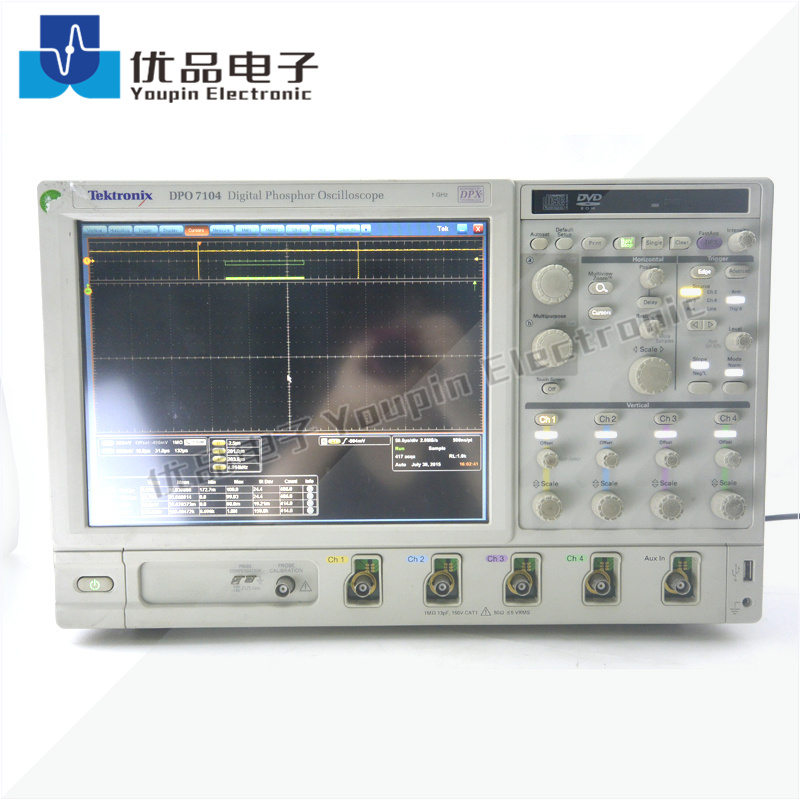

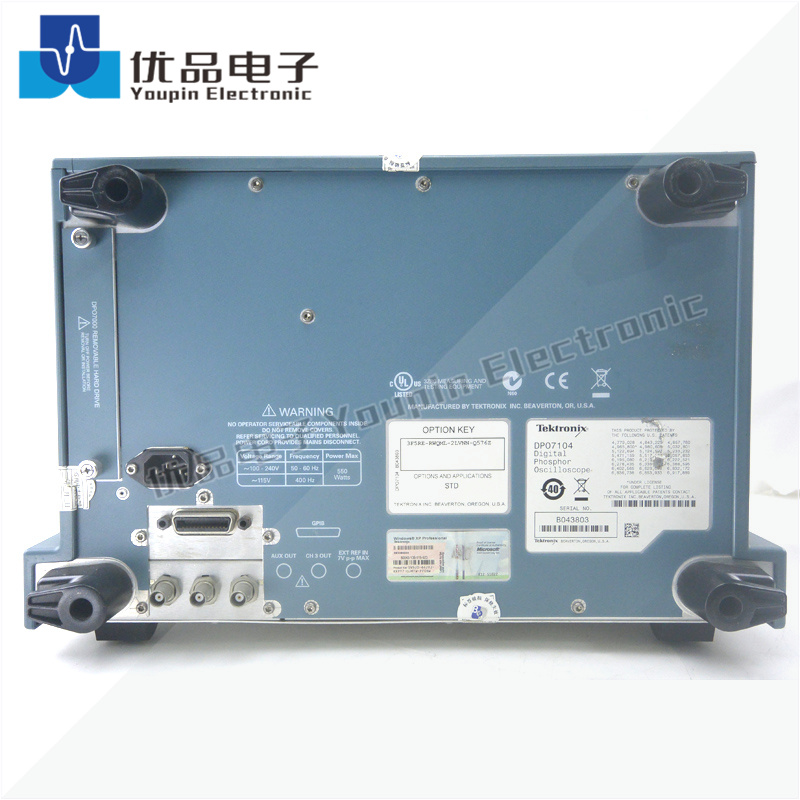

DPO7104
Tektronix泰克
0512-68050516
18914031336
1931048209
可销售, 可租赁, 可维修, 可回收
状态: | |
---|---|
面向串行应用和数字应用的3.5 GHz带宽型号
面向所有应用的2.5 GHz、1 GHz和500 MHz 带宽型号
在一条通道上实现最高40 GS/s 的实时采样速率,在4条通道上实现高达10 GS/s 的实时采样速率
高达400 M 样点的记录长度,支持MultiView ZoomTM 功能,迅速浏览信息
>250,000 wfms/s 的最大波形捕获速率
用户可以选择带宽限制滤波器,改善低频测量精度
MyScope® 定制窗口和鼠标右键菜单,实现杰出的效率
事件搜索和标记功能,简便地补偿事件关系
Pinpoint™ 触发技术,提供了更灵活、性能更强的触发功能,支持1400 多种组合,满足几乎任何触发情况
体积小,重量轻
12.1" XGA 触摸屏
通信模板测试
从串行数据流中恢复时钟
64 位NRZ串行码型触发
分离速率高达1.25 Gb/s 的码型相关影响NRZ 串行测试码型触发
低速串行协议触发 (I2C,SPI, RS-232, CAN)
具体技术软件解决方案,为以太网和USB2.0一致性测试、抖动、定时、眼图、功率测量和DDR存储器总线
分析提供了内置专业分析系统,提供CAN 和LIN 总线网络设计
OpenChoice® 软件,采用MicrosoftWindows XP 操作系统,内置组网和扩展分析功能
面向串行应用和数字应用的3.5 GHz带宽型号
面向所有应用的2.5 GHz、1 GHz和500 MHz 带宽型号
在一条通道上实现最高40 GS/s 的实时采样速率,在4条通道上实现高达10 GS/s 的实时采样速率
高达400 M 样点的记录长度,支持MultiView ZoomTM 功能,迅速浏览信息
>250,000 wfms/s 的最大波形捕获速率
用户可以选择带宽限制滤波器,改善低频测量精度
MyScope® 定制窗口和鼠标右键菜单,实现杰出的效率
事件搜索和标记功能,简便地补偿事件关系
Pinpoint™ 触发技术,提供了更灵活、性能更强的触发功能,支持1400 多种组合,满足几乎任何触发情况
体积小,重量轻
12.1" XGA 触摸屏
通信模板测试
从串行数据流中恢复时钟
64 位NRZ串行码型触发
分离速率高达1.25 Gb/s 的码型相关影响NRZ 串行测试码型触发
低速串行协议触发 (I2C,SPI, RS-232, CAN)
具体技术软件解决方案,为以太网和USB2.0一致性测试、抖动、定时、眼图、功率测量和DDR存储器总线
分析提供了内置专业分析系统,提供CAN 和LIN 总线网络设计
OpenChoice® 软件,采用MicrosoftWindows XP 操作系统,内置组网和扩展分析功能
DPO7000 系列是新一代数字荧光示波器,同时为设计人员在验证、检定、调试和测试复杂的电子电路设计时面临的棘手信号完整性问题提供了优秀的解决方案。
该系列拥有杰出的信号采集和分析性能、操作简单性和无可比拟的调试工具,加快了处理日常任务的速度。特大的屏幕及直观的用户界面,可以简便地获得最大数量的信息。
在所有型号和所有通道上实现了高采样速率,可以捕获更多的信号细节(瞬变、不理想、快速边沿)
2.5 GHz 型号和3.5 GHz 型号在一条通道上实现了40 GS/s 的采样速率
选项2SR 可将500 MHz 示波器和1GHz示波器的最大实时采样速率翻了一番
高带宽,高达3.5 GHz,在2 通道、3通道或4 通道中匹配,采用泰克专有的DSP 增强技术。每条通道上用户可以选择DSP 滤波器,提供了幅度和相位相关功能,并可以扩展到3.5 GHz,在复杂的测量中实现更准确的信号保真度。也可以关闭每条通道上的DSP滤波器,利用真正的2.5 GHz 模拟带宽,满足要求原始数据捕获能力的应用需求
DPO7000系列示波器标配一系列用户可以选择的带宽限制滤波器。这些滤波器在新的频率范围内保持了仪器的带宽滚降特点、平坦度和相位线性度,从而降低了带外噪声对测量的影响。现在,设计人员可以购买一台仪器,满足带宽需求,同时简便地优化仪器,处理频率较低的测量
用户可以选择的带宽限制选项
超低抖动本底噪声和垂直精度,适合非常准确的测量
更长采集时间,提供了更高的分辨率和更长的时序
DPO7000 系列上每条通道标配10M 的存储深度
2.5 GHz 型号和3.5 GHz 型号上可以选配每条通道最多400M的存储深度
500 MHz型号和1 GHz型号上可以选配每条通道最多200M 的存储深度
MultiView Zoom™ 功能,简便地管理这一深记录长度,详细比较和分析多个波形段。以可视方式自动滚动通过深记录,或生成数学运算表达式,即时突出显示差异
性能更高的探测解决方案,探测差分和单端电压信号及进行电流测量,因为精确的设计检验取决于以高带宽获得关键信号及高保真度信号捕获能力
可以选择三种水平时基工作模式。如果只是进行简单地探测,并希望与实地信号互动,您可以使用Automatic (自动)或交互默认模式提供最实时的显示更新速率。如果想获得精确测量及最高的实时采样率,实现最高的测量精度,那么应该选择Constant Sample ate (恒定采样率)模式,它将保持最高的采样率,提供最佳的实时分辨率。最后一种模式称为Manual (手动)模式,因为它保证直接独
立控制采样率和记录长度。

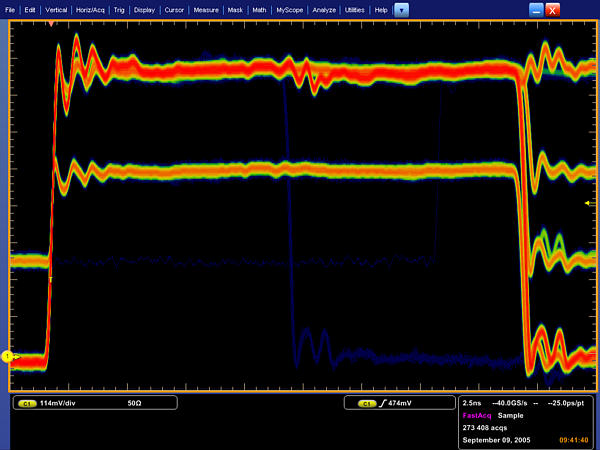

FastAcq 基于泰克专有的DPX® 采集技术,它可在四个通道上同时以每秒250,000个波形的速率捕获信号,而不只是显示颜色等级,明显提高了发现罕见问题事件的概率。用户只需简单地旋转强度旋钮,就可以清楚地查看"别人看不到的世界",因为发生频次使用色码表示。某些示波器厂商声称在短突发时间内实现高波形捕获速率,但只有基于DPX 技术的DPO7000系列示波器能够持续实现这么快的波形捕获速率,从而可以迅速揭示问题特点,并应用完善的触发模式分离问题,节约几分钟、几小时、甚至几天的时间
不管是简单的数学表达式、波形模板测试、合格/不合格一致性测试、事件搜索、事件标记、还是用户自行开发的定制应用,DPO7000 系列示波器都提供了业内更完善的一套分析和一致性测试工具。
波形光标可以简便地测量轨迹到轨迹定时特点,连接YT显示模式和XY显示模式的光标则可以简便地考察相位关系和安全操作区越限。可以使用图形调色板选择53 种自动测量功能,调色板以逻辑方式把测量整理成幅度、时间、组合、直方图和通信等类别。通过平均值、最小值、最大值、标准偏差和样本总量等统计数据,可以进一步考察测量结果。
可以定义及对波形数学应用数学表达式,在屏幕上获得可以使用的结果。您只需按一个按钮,就可以进入常用的波形数学函数。对高级应用,还可以使用简便易用的计算器样式的编辑器,创建代数表达式,其中包括实际波形、参考波形、数学函数、测量值、标量和用户可调节变量。

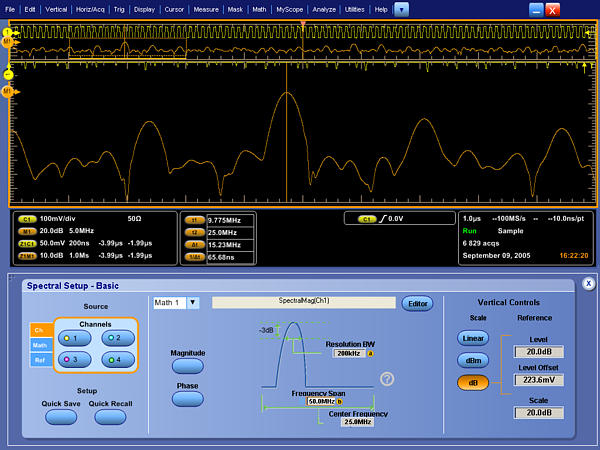

FFT - 为在频域中分析信号,可以使用基本频谱(提供了最佳参数),也可以使用高级频谱及手动时基水平模式(直接控制频率跨度、中心频率和解析带宽)。
滤波 - 通过创建自己的滤波器或使用仪器标配滤波器,增强用户分离或滤除信号中某些重要成分的能力(噪声或信号的特定谐波)。
抖动、定时和眼图分析(选项DJA)- 与当前串行总线有关的紧张的定时余量需要稳定的低抖动设计。DPOJET在单次实时采集中在连续的时钟和数据周期上执行抖动、定时和眼图测量,扩大了示波器的功能。通过多种测量和各种分析工具,包括频谱图和趋势图,DPOJET迅速显示可变条件下的系统定时。它还提供信号的Rj/Dj,而不使用重复码型,不要求固定的码型或长度。您可以使用分析功能查看信号特点,如SSC 曲线,使用眼图模板和极限文件,利用一致性测试功能针对统计极限进行测试,确定测试通过/
失败。
DPO7000 系列是新一代数字荧光示波器,同时为设计人员在验证、检定、调试和测试复杂的电子电路设计时面临的棘手信号完整性问题提供了优秀的解决方案。
该系列拥有杰出的信号采集和分析性能、操作简单性和无可比拟的调试工具,加快了处理日常任务的速度。特大的屏幕及直观的用户界面,可以简便地获得最大数量的信息。
在所有型号和所有通道上实现了高采样速率,可以捕获更多的信号细节(瞬变、不理想、快速边沿)
2.5 GHz 型号和3.5 GHz 型号在一条通道上实现了40 GS/s 的采样速率
选项2SR 可将500 MHz 示波器和1GHz示波器的最大实时采样速率翻了一番
高带宽,高达3.5 GHz,在2 通道、3通道或4 通道中匹配,采用泰克专有的DSP 增强技术。每条通道上用户可以选择DSP 滤波器,提供了幅度和相位相关功能,并可以扩展到3.5 GHz,在复杂的测量中实现更准确的信号保真度。也可以关闭每条通道上的DSP滤波器,利用真正的2.5 GHz 模拟带宽,满足要求原始数据捕获能力的应用需求
DPO7000系列示波器标配一系列用户可以选择的带宽限制滤波器。这些滤波器在新的频率范围内保持了仪器的带宽滚降特点、平坦度和相位线性度,从而降低了带外噪声对测量的影响。现在,设计人员可以购买一台仪器,满足带宽需求,同时简便地优化仪器,处理频率较低的测量
用户可以选择的带宽限制选项
超低抖动本底噪声和垂直精度,适合非常准确的测量
更长采集时间,提供了更高的分辨率和更长的时序
DPO7000 系列上每条通道标配10M 的存储深度
2.5 GHz 型号和3.5 GHz 型号上可以选配每条通道最多400M的存储深度
500 MHz型号和1 GHz型号上可以选配每条通道最多200M 的存储深度
MultiView Zoom™ 功能,简便地管理这一深记录长度,详细比较和分析多个波形段。以可视方式自动滚动通过深记录,或生成数学运算表达式,即时突出显示差异
性能更高的探测解决方案,探测差分和单端电压信号及进行电流测量,因为精确的设计检验取决于以高带宽获得关键信号及高保真度信号捕获能力
可以选择三种水平时基工作模式。如果只是进行简单地探测,并希望与实地信号互动,您可以使用Automatic (自动)或交互默认模式提供最实时的显示更新速率。如果想获得精确测量及最高的实时采样率,实现最高的测量精度,那么应该选择Constant Sample ate (恒定采样率)模式,它将保持最高的采样率,提供最佳的实时分辨率。最后一种模式称为Manual (手动)模式,因为它保证直接独
立控制采样率和记录长度。
FastAcq 基于泰克专有的DPX® 采集技术,它可在四个通道上同时以每秒250,000个波形的速率捕获信号,而不只是显示颜色等级,明显提高了发现罕见问题事件的概率。用户只需简单地旋转强度旋钮,就可以清楚地查看"别人看不到的世界",因为发生频次使用色码表示。某些示波器厂商声称在短突发时间内实现高波形捕获速率,但只有基于DPX 技术的DPO7000系列示波器能够持续实现这么快的波形捕获速率,从而可以迅速揭示问题特点,并应用完善的触发模式分离问题,节约几分钟、几小时、甚至几天的时间
不管是简单的数学表达式、波形模板测试、合格/不合格一致性测试、事件搜索、事件标记、还是用户自行开发的定制应用,DPO7000 系列示波器都提供了业内更完善的一套分析和一致性测试工具。
波形光标可以简便地测量轨迹到轨迹定时特点,连接YT显示模式和XY显示模式的光标则可以简便地考察相位关系和安全操作区越限。可以使用图形调色板选择53 种自动测量功能,调色板以逻辑方式把测量整理成幅度、时间、组合、直方图和通信等类别。通过平均值、最小值、最大值、标准偏差和样本总量等统计数据,可以进一步考察测量结果。
可以定义及对波形数学应用数学表达式,在屏幕上获得可以使用的结果。您只需按一个按钮,就可以进入常用的波形数学函数。对高级应用,还可以使用简便易用的计算器样式的编辑器,创建代数表达式,其中包括实际波形、参考波形、数学函数、测量值、标量和用户可调节变量。
FFT - 为在频域中分析信号,可以使用基本频谱(提供了最佳参数),也可以使用高级频谱及手动时基水平模式(直接控制频率跨度、中心频率和解析带宽)。
滤波 - 通过创建自己的滤波器或使用仪器标配滤波器,增强用户分离或滤除信号中某些重要成分的能力(噪声或信号的特定谐波)。
抖动、定时和眼图分析(选项DJA)- 与当前串行总线有关的紧张的定时余量需要稳定的低抖动设计。DPOJET在单次实时采集中在连续的时钟和数据周期上执行抖动、定时和眼图测量,扩大了示波器的功能。通过多种测量和各种分析工具,包括频谱图和趋势图,DPOJET迅速显示可变条件下的系统定时。它还提供信号的Rj/Dj,而不使用重复码型,不要求固定的码型或长度。您可以使用分析功能查看信号特点,如SSC 曲线,使用眼图模板和极限文件,利用一致性测试功能针对统计极限进行测试,确定测试通过/
失败。
DPO7054 | DPO7104 | DPO7254 | DPO7354 | |
---|---|---|---|---|
输入通道 | 4 | |||
带宽(DSP 带宽增强) | n/a | n/a | n/a | 3.5 GHz*1 |
上升时间(DSP 带宽增强) | n/a | n/a | n/a | 115 ps |
硬件模拟带宽 (-3 dB) | 500 MHz | 1 GHz | 2.5 GHz | 2.5 GHz |
上升时间10% to 90% (典型值) | 460 ps | 300 ps | 160 ps | 145 ps |
上升时间20% to 80% (典型值) | 310 ps | 200 ps | 100 ps | 95 ps |
DC 增益精度 | ±1% 偏置/ 位置设为0 | |||
带宽限制 | 取决于仪器型号: 3 GHz, 2.5 GHz, 2 GHz,1 GHz, 500 MHz, 250 MHz 或20 MHz | |||
输入耦合 | AC, DC, GND | |||
I输入阻抗(可以使用软件选择) | 1 MΩ ±1% with 13 pF ±2 pF or 50 Ω ± 1% | |||
I输入灵敏度 | 1 MΩ: 1 mV/ 格 - 10 V/ 格; 50Ω: 1 mV/ 格 - 1 V/ 格 | |||
垂直分辨率 | 8 位(采用平均功能时>11 位) | |||
最大输入电压, 1 MΩ | ±150 V CAT I, 在200 kHz 以上时额定值以20 dB/10 Hz 比率下降, 最低降至9 VRMS | |||
最大输入电压, 50 Ω5 VRMS, 峰值小于± 24 V | ||||
定位范围 | ±5 divisions | |||
偏置范围 | 1 mV/ 格 - 50 mV/ 格: ± 1 V 50.5 mV/div to 99.5 mV/div: ±1.5 V – 10 Divisions 100 mV/div to 500 mV/div: ±10 V 505 mV/div to 995 mV/div: ±15 V – 10 Divisions 1 V/div to 5 V/div: ±100 V 5.05 V/div to 10 V/div: ±150 V – 10 Divisions | |||
偏置精度 | 1 mV/div to 9.95 mV/div: ±0.2% (偏置值位置) ±0.1 div ±1.5 mV 10 mV/div to 99.5 mV/div: ±0.35% (偏置值位置) ±0.1 div ±1.5 mV 100 mV/div to 1 V/div: ±0.35% (偏置值位置) ±0.1 div ±15 mV 1.01 V/div to 10 V/div: ±0.25% (偏置值位置) ±0.1 div ±150 mV | |||
任意两条通道之间的延迟(典型值) | ≤ 100 ps (50Ω, DC 耦合和大于等于10 mV/ 格时相等的V/ 格) | |||
通道间隔离度 (相等垂直刻度设置的任意两条通道) | ≤ 100 MHz 时≥ 100:1; 100 MHz- 2.5 GHz 时≥ 30:1; 2.5 GHz- 3.5 GHz 时>20:1 |
*1 对幅度超过4 格的正弦波为3 GHz (典型值)。
DPO7054 | DPO7104 | DPO7254 | DPO7354 | |
---|---|---|---|---|
输入通道 | 4 | |||
带宽(DSP 带宽增强) | n/a | n/a | n/a | 3.5 GHz*1 |
上升时间(DSP 带宽增强) | n/a | n/a | n/a | 115 ps |
硬件模拟带宽 (-3 dB) | 500 MHz | 1 GHz | 2.5 GHz | 2.5 GHz |
上升时间10% to 90% (典型值) | 460 ps | 300 ps | 160 ps | 145 ps |
上升时间20% to 80% (典型值) | 310 ps | 200 ps | 100 ps | 95 ps |
DC 增益精度 | ±1% 偏置/ 位置设为0 | |||
带宽限制 | 取决于仪器型号: 3 GHz, 2.5 GHz, 2 GHz,1 GHz, 500 MHz, 250 MHz 或20 MHz | |||
输入耦合 | AC, DC, GND | |||
I输入阻抗(可以使用软件选择) | 1 MΩ ±1% with 13 pF ±2 pF or 50 Ω ± 1% | |||
I输入灵敏度 | 1 MΩ: 1 mV/ 格 - 10 V/ 格; 50Ω: 1 mV/ 格 - 1 V/ 格 | |||
垂直分辨率 | 8 位(采用平均功能时>11 位) | |||
最大输入电压, 1 MΩ | ±150 V CAT I, 在200 kHz 以上时额定值以20 dB/10 Hz 比率下降, 最低降至9 VRMS | |||
最大输入电压, 50 Ω5 VRMS, 峰值小于± 24 V | ||||
定位范围 | ±5 divisions | |||
偏置范围 | 1 mV/ 格 - 50 mV/ 格: ± 1 V 50.5 mV/div to 99.5 mV/div: ±1.5 V – 10 Divisions 100 mV/div to 500 mV/div: ±10 V 505 mV/div to 995 mV/div: ±15 V – 10 Divisions 1 V/div to 5 V/div: ±100 V 5.05 V/div to 10 V/div: ±150 V – 10 Divisions | |||
偏置精度 | 1 mV/div to 9.95 mV/div: ±0.2% (偏置值位置) ±0.1 div ±1.5 mV 10 mV/div to 99.5 mV/div: ±0.35% (偏置值位置) ±0.1 div ±1.5 mV 100 mV/div to 1 V/div: ±0.35% (偏置值位置) ±0.1 div ±15 mV 1.01 V/div to 10 V/div: ±0.25% (偏置值位置) ±0.1 div ±150 mV | |||
任意两条通道之间的延迟(典型值) | ≤ 100 ps (50Ω, DC 耦合和大于等于10 mV/ 格时相等的V/ 格) | |||
通道间隔离度 (相等垂直刻度设置的任意两条通道) | ≤ 100 MHz 时≥ 100:1; 100 MHz- 2.5 GHz 时≥ 30:1; 2.5 GHz- 3.5 GHz 时>20:1 |
*1 对幅度超过4 格的正弦波为3 GHz (典型值)。
信号完整性、抖动和定时分析
验证、调试和检定完善的设计
对串行数据流进行满足电信和数据通信行业标准的调试和一致性验证
低速串行总线设 (I2C, SPI, CAN, LIN, RS-232)
考察瞬态现象
功率测量和分析
频谱分析
信号完整性、抖动和定时分析
验证、调试和检定完善的设计
对串行数据流进行满足电信和数据通信行业标准的调试和一致性验证
低速串行总线设 (I2C, SPI, CAN, LIN, RS-232)
考察瞬态现象
功率测量和分析
频谱分析
